Болт башмачный ГОСТ 11674-75

Болт башмачный предназначен для применения в качестве крепежной детали для башмака составных звеньев гусениц трактора. Ресурс работы болта должен соответствовать ресурсу работы ходовой системы трактора по ГОСТ 19677-74.

Из чего делают башмачные болты?

Материалом для изготовления башмачных болтов служит сталь марок 40Х и 45Х по ГОСТ 10702 – 78, а также марок 40Х, 38ХС, 40ХС и 45Х - по ГОСТ 4543-71. По согласованию с потребителем допускается изготавливать болты из стали марки 30ХР. В процессе их изготовления выполняется термообработка стальных заготовок, что способствует увеличению ресурса работы болтов. После термообработки проводится контроль твердости материала болтов по методу Роквелла (HRCэ) или Бринелля (HB). Твердость должна составлять HB 269…363 или HRCэ 29,9…40,6. Сферическая поверхность головки болта должна подвергаться закалке на глубину 4 – 9 мм для болтов М16 и на глубину 4 – 11 мм для болтов М20 и М24 до твердости HRCэ не менее 51,3. Проверке на твердость подвергаются три болта от каждой партии болтов, предъявляемой для контроля.

Особенности конструкции башмачных болтов

Болт башмачный изготавливается согласно ГОСТ 11674-75 и имеет свои конструктивные особенности. Варианты исполнения болта определяет изготовитель. Основные размеры болтов приведены ниже. Номинальный диаметр резьбы: 16,20 и 24 мм. Шаг резьбы: 1,5 мм. Длина резьбы: 32, 34, 37 и 40 мм. Предельное отклонение длины: +3,0мм. Диаметр стержня: 16, 20 и 24 мм. Размер «под ключ»: 24, 27, 30 и 36, предельное отклонение – h14. Предельные отклонения диаметра стержня: для резьбы менее М24 – h13 и h9; для резьбы М24 и более - b11. Длина болта: 60, 62, 70 и 78 мм.

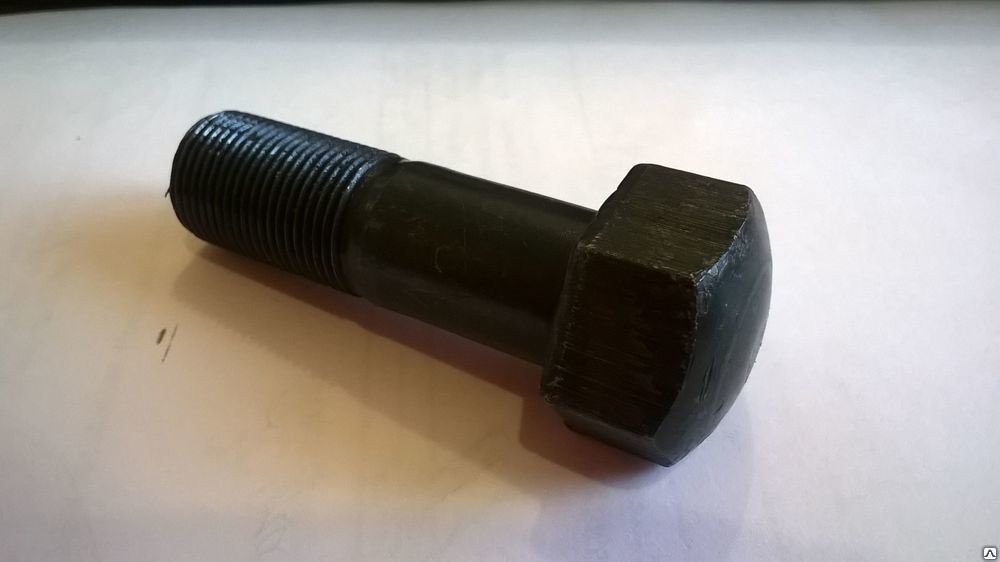

Для болтов повышенной точности требования по допустимым отклонениям от правильной геометрической формы, по расположению поверхностей и внешнему виду определяются согласно ГОСТ 1759.0 –87. Головка болта со стороны торца имеет сферическую форму. Варианты исполнения головки – с квадратной и шестигранной формой. Стержень состоит из гладкой части и части с метрической резьбой. Для болтов с диаметром резьбы 16 мм допускается утолщение диаметра стержня под головкой до 0,1 мм на длине 5 мм. Маркировка болтов башмачных ГОСТ 11674-75 выполняется согласно ГОСТ 18160 – 72.

Где используют башмачные болты?

Высокопрочные башмачные болты, изготовленные по ГОСТ 11674-75, используются по своему целевому назначению – для фиксации башмака гусеницы гусеничного трактора к левому и правому звеньям гусеницы.

Для защиты дорожного покрытия (например, асфальта) от повреждения гусеницей трактора к ней могут прикрепляться навесные элементы – асфальтные башмаки. Они также крепятся с помощью этих болтов. Применяемые болты имеют класс прочности, равный 10.9. Жесткая фиксация башмачных болтов на гусенице осуществляется навинчиванием на болт специальных гаек, также называемых башмачными, с прокладками.
